带背胶麦拉片定制｜亚克力胶 / 硅橡胶选型与模切溢胶控制
带背胶麦拉片是电子绝缘件中最常见的形态之一 —— 在 PET 麦拉基材表面复合一层压敏胶，装配时撕去离型纸即可直接粘贴固定，省去额外点胶工序。但很多采购和结构工程师只关注 “带不带胶”，忽略了胶系匹配、耐温等级、离型纸选型这几个关键参数，导致量产阶段出现溢胶、脱胶、残胶等问题。
本文从背胶类型选型、模切工艺控制、常见不良规避三个维度，系统梳理带背胶麦拉片定制的技术要点。
一、背胶类型：三种主流胶系怎么选
1. 亚克力胶（Acrylic）—— 最通用、性价比最高
亚克力压敏胶是带背胶麦拉片最常用的胶系，占电子绝缘件用量的 80% 以上。
- 优点：初始粘力强、耐老化性好、耐温范围宽（长期 – 20℃~120℃）、成本低
- 适用场景：常温环境下金属壳体、塑胶件表面粘接固定；电源适配器内部绝缘片粘贴；家电主板隔离片
- 注意：普通亚克力胶在硅胶表面、低表面能材料（如 PP、PE）上粘力不足，需要换胶系或做表面处理
2. 硅橡胶胶（Silicone）—— 耐高温、适配硅胶表面
硅橡胶系压敏胶成本比亚克力胶高 30%~50%，但有两个不可替代的优势：
- 耐温更高：长期使用可达 150℃~200℃，短期峰值更高，适合高温环境
- 适配硅胶表面：亚克力胶粘不住硅胶件，硅橡胶胶可以在硅胶表面获得稳定粘力
- 适用场景：新能源电池模组高温区绝缘片、硅胶密封件贴合、汽车电子高温部件
选型提醒：硅橡胶胶的初始粘力比亚克力胶低，需要一定压力和时间才能达到最佳粘接强度，装配工艺要预留压合时间。
3. 耐高温改性亚克力胶 —— 介于两者之间
部分供应商提供经过改性的耐高温亚克力胶，长期耐温可达 150℃，成本低于硅橡胶胶，适合 “温度偏高但预算有限” 的中间场景。选型时需要供应商提供耐温测试报告，确认在产品最高工作温度下不脱胶、不溢胶。

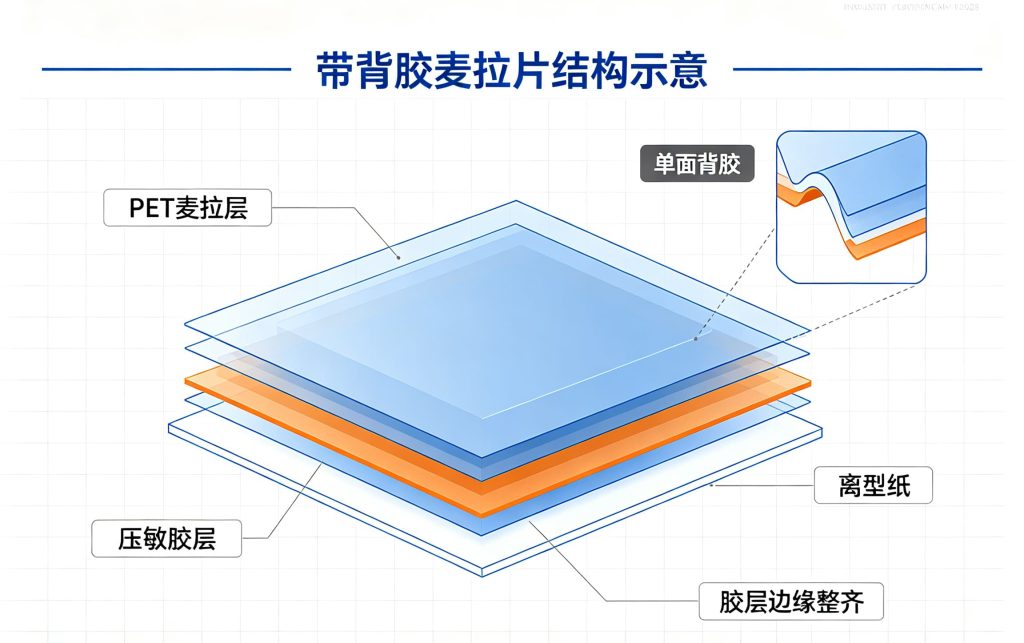

二、单面背胶 vs 双面背胶：别选错
单面背胶麦拉片
- 结构：PET 麦拉 + 单面胶层 + 离型纸
- 用途：绝缘片一侧粘贴固定在壳体或 PCB 上，另一侧仅做绝缘隔离
- 最常见形态，电源、家电内部绝缘垫片基本都是单面背胶
双面背胶麦拉片
- 结构：离型纸 + 胶层 + PET 麦拉 + 胶层 + 离型纸（或单张离型纸覆盖）
- 用途：麦拉片需要同时粘接两个部件，比如两层壳体之间的绝缘隔离 + 粘接固定
- 注意：双面背胶模切难度更高，两面离型纸的剥离力要区分设计（一面轻离型、一面重离型），方便装配时依次撕除
三、离型纸选型：容易被忽略但影响装配
离型纸（Release Liner）保护胶层不被污染，装配时撕除。选型要点：
- 厚度：常用 80g~120g 格拉辛纸（Glassine），薄型离型纸适合小尺寸零件，厚型适合大尺寸垫片
- 离型力：分为轻离型、中离型、重离型。双面背胶必须一面轻、一面重，否则装配时两面同时脱落无法操作
- 印刷标识：大批量产线可以要求离型纸印刷易撕口方向标识，减少装配错误

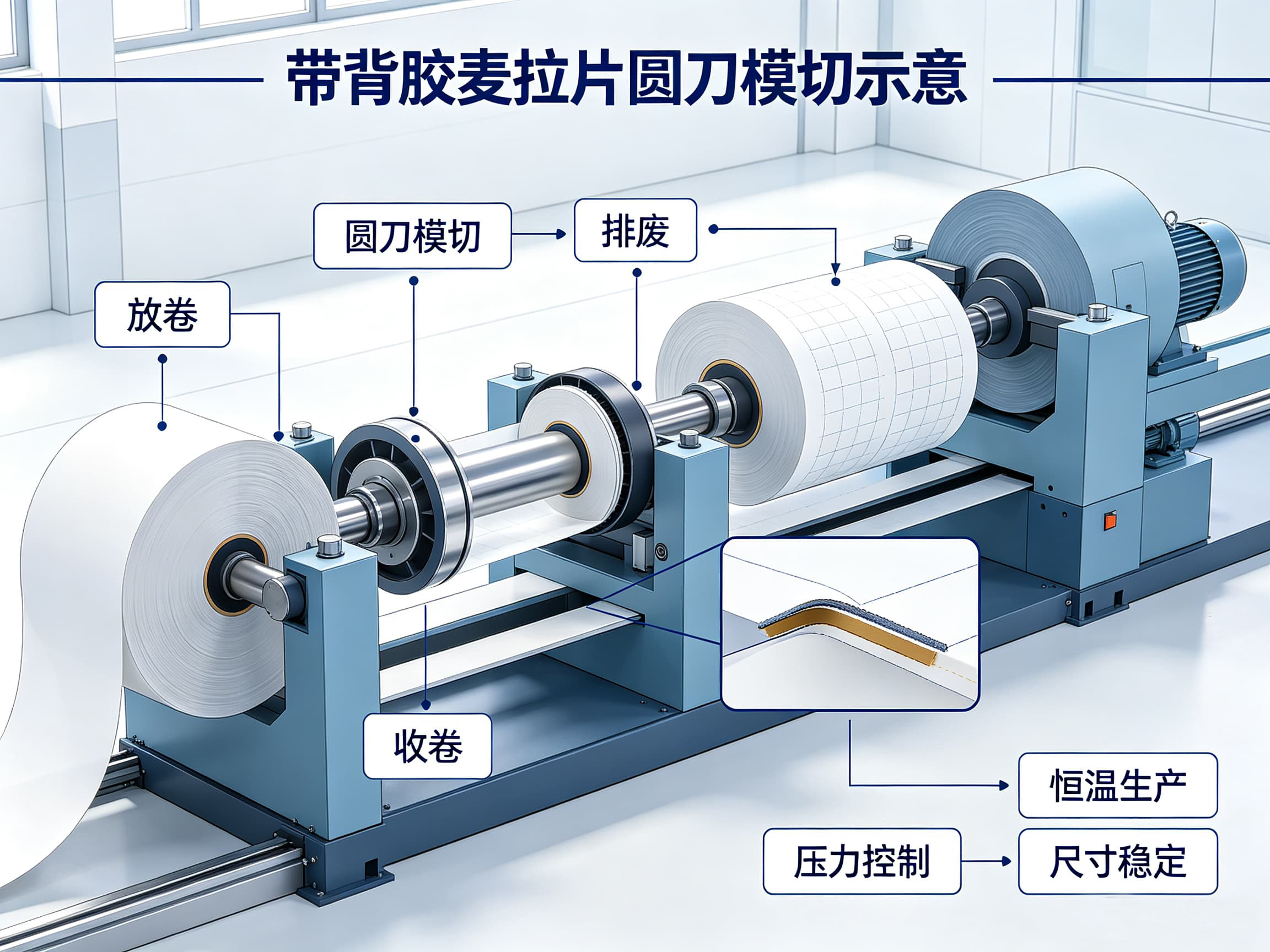

四、带背胶麦拉片模切工艺控制
背胶麦拉片的模切难度远高于无胶麦拉，核心问题是胶层在模切压力下会被挤压流动，产生溢胶。以下是关键工艺控制点：
1. 模切方式选择
- 平刀模切：适合中大尺寸、简单轮廓，成本低，但溢胶控制一般
- 圆刀模切（Rotary Die Cutting）：适合小尺寸、复杂轮廓、大批量生产，压力均匀，溢胶控制更好，公差可达 ±0.05mm
- 激光模切：适合打样、小批量、极复杂轮廓，但激光会灼烧胶层产生焦边，不适合有洁净要求的电子件
精密电子配件的带背胶麦拉片，优先选圆刀模切，溢胶和尺寸稳定性都更好。
2. 溢胶控制
溢胶（Adhesive Ooze）是指模切后胶层从切口边缘溢出，高温下会进一步流淌，污染 PCB 或装配面。控制手段：
- 控制模切压力：压力过大会挤压胶层溢出，压力过小切不断，需要精确调机
- 低温模切：部分高精度订单在恒温车间（20℃~25℃）生产，降低胶层流动性
- 切口设计：内孔、尖角处容易积胶，图纸设计时尽量避免小于 R0.3mm 的尖角
- 熟化工艺：模切后静置熟化 24~48 小时，让胶层应力释放稳定，再包装出货
3. 排废与离型纸保护
带背胶麦拉片模切后需要排废（去除多余边框料），排废时拉力过大会把零件从离型纸上带起。工艺上需要：
- 控制排废角度和速度
- 小尺寸零件采用 “全断 + 轻排废” 或 “半断 + 人工排废”
- 出货时增加保护膜覆盖，防止运输过程中胶层污染
五、常见不良与解决方案
表格
| 不良现象 | 产生原因 | 解决方案 |
|---|---|---|
| 溢胶 | 模切压力过大、温度过高、胶层过厚 | 降低压力、恒温生产、换薄胶层、增加熟化时间 |
| 脱胶 | 胶系不匹配、表面有油污 / 脱模剂、压合不足 | 换适配胶系、要求客户清洁表面、增加压合时间和压力 |
| 残胶 | 离型纸离型力过重、胶层内聚力不足 | 换轻离型纸、选高内聚力胶系 |
| 尺寸偏差 | 基材拉伸、刀模磨损、张力不稳 | 控制放卷张力、定期校验刀模、圆刀模切 |
| 翘曲 | 材料内应力、胶层与基材收缩率不一致 | 模切前材料预松、模切后熟化释放应力 |
六、打样与量产建议
- 提供完整图纸：标注外形尺寸、公差、PET 厚度、胶系类型（亚克力 / 硅橡胶）、胶层厚度、单面 / 双面、离型纸要求、耐温等级
- 先做粘接测试：打样阶段用客户实际装配表面做粘接测试，确认胶系匹配，不要只看胶的通用参数
- 小批量验证：先做 500~1000pcs 小批量，验证装配良率和溢胶情况，再放大批量
- 耐温验证：有高温要求的产品，必须做高温老化测试（85℃/1000h 或按客户标准），确认高温下不脱胶、不溢胶
东尼斯 专注带背胶 PET 麦拉片精密模切，支持亚克力胶、硅橡胶、耐高温胶等多种胶系定制，单面 / 双面背胶均可加工，圆刀模切严格控制溢胶与尺寸公差，适配电源、3C 电子、新能源模组绝缘垫片需求。如有背胶麦拉片图纸或样品，可直接发送咨询工艺评估与报价。
